减速机订货选型说明
减速机的系列代号
HPZS直齿高精度方形安装法兰系列
减速机的外形尺寸为42mm
减速比
L1-单级: 04,05,07,010
L2-双级: 016,020,025,035,040,050,070,100

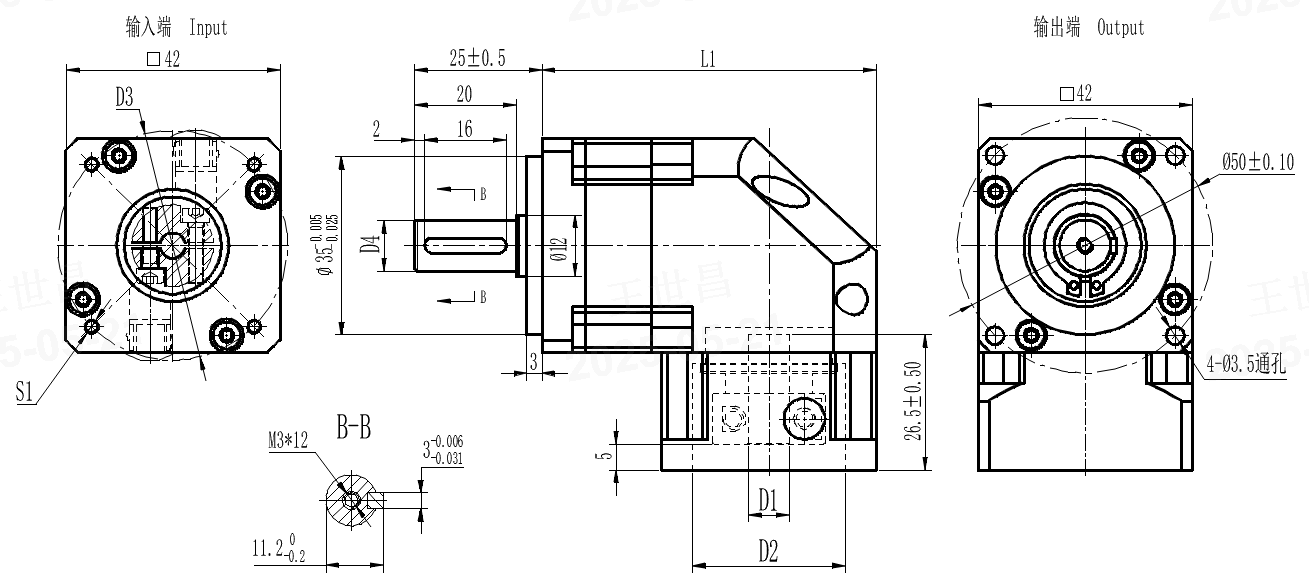

减速机外形图
产品型号 | HPZS42-L1/L2MA | HPZS42-L1/L2MB | HPZS42-L1/L2MC | |||
级数 | 1 | 2 | 1 | 2 | 1 | 2 |
L1输出端面以下总长 | 65.5 | 76.5 | 65.5 | 76.5 | 65.5 | 76.5 |
D1适配的电机轴直径 | φ8 | |||||
D2定位止口径 | φ30 | |||||
D3安装孔中心距/分布圆 | φ45 | φ45 | φ34 | |||
D4输出轴直径 | φ10 | |||||
S1安装孔螺纹和深度 | M3*8 | M4*8 | M3*8 | |||
尺寸表
注*:
减速机的输出轴尺寸、输入尺寸，安装尺寸等可根据客户实际使用情况进行非标定制。
减速机性能参数
产品型号 | HPZS42 | 减速比 | 级数 | |
额定输出扭矩 |
N.m | 9 | 4 | L1 |
9 | 5 | |||
5 | 7 | |||
5 | 10 | |||
/ | / | |||
12 | 16 | L2 | ||
12 | 20 | |||
10 | 25 | |||
/ | / | |||
| 10 | 35 | |||
10 | 40 | |||
10 | 50 | |||
10 | 70 | |||
5 | 100 | |||
故障停止扭矩 | N.m | 2倍额定输出扭矩 | ||
额定输入转速 | rpm | 1000 | ||
最大输入转速 | rpm | 2000 | ||
最大径向负载 | N | 300 | ||
最大轴向负载 | N | 100 | ||
效率 | ％ | 94% | L1 | |
90% | L2 | |||
回程间隙 | arcmin | ≤20 | L1 | |
≤25 | L2 | |||
噪音 | dB | ≤60dB | ||
防护等级 | IP | IP54 | ||
使用寿命 | H | 20000H | ||
工作环境温度 | ℃ | -20° ~ +150° | ||
润滑方式 |
| 长效润滑 | ||
重量 | kg | ≈1 | HPZS42-L1MA/MB/MC | |
≈1.2 | HPZS42-L2MA/MB/MC | |||
