产品详情
减速机订货选型说明
减速机的系列代号
HXZF斜齿高精度方形安装法兰系列
减速机的外形尺寸为60mm
减速比
L1-单级: 04,05,07,08,010,014,020
L2-双级: 020,030,035,040,050,070,100

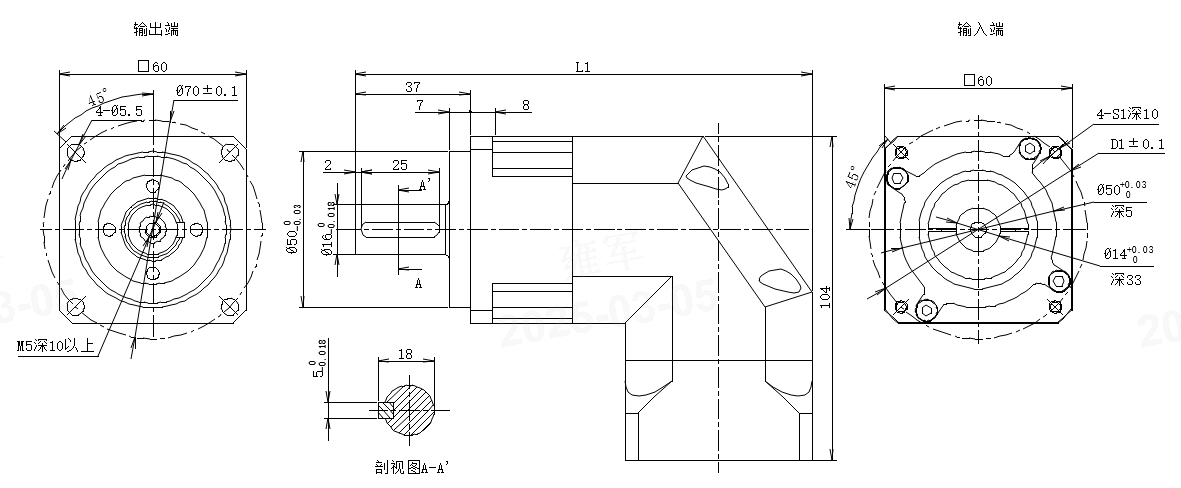

减速机外形图
产品型号 | HXFZ60-L1V1/L2V1 | HXFZ60-L1V2/L2V2 | ||
级数 | 1 | 2 | 1 | 2 |
L1输出端面以下总长 | 146.5 | 175.5 | 146.5 | 175.5 |
D1适配的电机轴直径 | 70 | |||
S1安装孔螺纹和深度 | M4 | M5 | ||
尺寸表
注*:
1.HXZF060标准款系列减速机不同型号的尺寸只有以上3处会发生变动;
2.减速机的输出轴尺寸、输入尺寸，安装尺寸等可根据客户实际使用情况进行非标定制。
减速机性能参数
产品型号 | HXF60-V1/V2 | 减速比 | 级数 | |
额定输出扭矩 |
N.m | 35 | 3 | L1 |
45 | 4 | |||
44 | 5 | |||
40 | 7 | |||
45 | 8 | |||
22 | 10 | |||
40 | 14 | |||
22 | 20 | |||
45 | 25 | L2 | ||
| 35 | 30 | |||
45 | 35 | |||
45 | 40 | |||
45 | 50 | |||
40 | 70 | |||
| 22 | 100 | |||
故障停止扭矩 | N.m | 2倍额定输出扭矩 | ||
额定输入转速 | rpm | 3000 | ||
最大输入转速 | rpm | 6000 | ||
最大径向负载 | N | 1530 | ||
最大轴向负载 | N | 630 | ||
效率 | ％ | 94 | L1 | |
90 | L2 | |||
回程间隙 | arcmin | ≤9 | L1 | |
≤12 | L2 | |||
噪音 | dB | ≤60 | ||
防护等级 | IP | 65 | ||
使用寿命 | H | 20000 | ||
工作环境温度 | ℃ | -20℃ ~ +150℃ | ||
润滑方式 |
| 长效润滑 | ||
重量 | kg | ≈1.40 | L1 | |
| ≈1.65 | L2 | |||
