减速机订货选型说明
减速机的系列代号
HXF:斜齿高精度方形安装法兰系列
减速机的外形尺寸为42mm
减速比
L1-单级: 04,05,07,010
L2-双级: 16.20,25,28,30.35,40.50.70

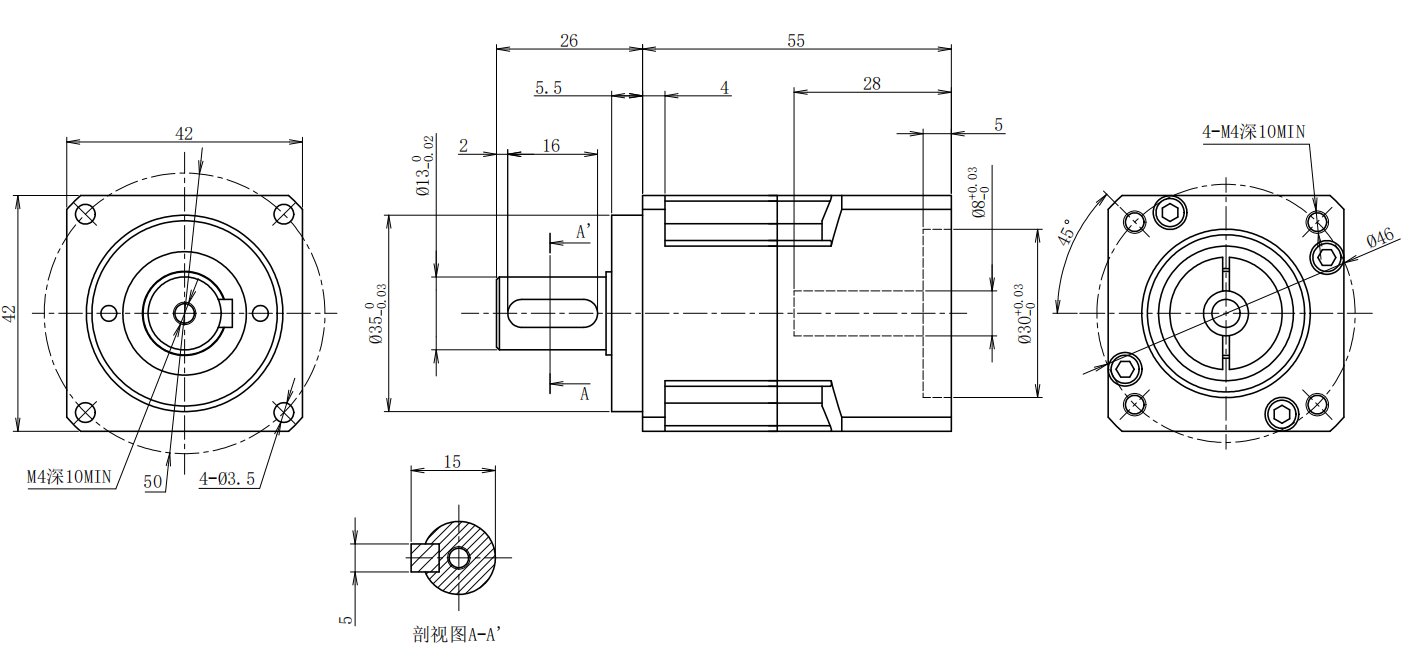

减速机外形图
尺寸表
|
产品型号 |
HXF42-L1V1/L2V1 |
HXF42-L1V2/L2V2 |
||
|
级数 |
1 |
2 |
1 |
2 |
|
L1 |
55 |
76 |
55 |
76 |
|
D1 |
45 |
45 |
46 |
46 |
|
S1 |
M3 |
M3 |
M4 |
M4 |
注*:
1. HXF042标准款系列减速机不同型号的尺寸只有以上3处会发生变动;
2.减速机的输出轴尺寸、输入尺寸，安装尺寸等可根据客户实际使用情况进行非标定制。
减速机性能参数
|
产品型号 |
HXF42-V1/V2 |
减速比 |
级数 |
|
|
额定输出扭矩 |
Nm |
15 |
4 |
L1 |
|
15 |
5 |
|||
|
10 |
7 |
|||
|
7 |
10 |
|||
|
17 |
16 |
L2 |
||
|
17 |
20 |
|||
|
17 |
25 |
|||
|
15 |
28 |
|||
|
15 |
35 |
|||
|
15 |
40 |
|||
|
15 |
50 |
|||
|
10 |
70 |
|||
|
故障停止扭矩 |
Nm |
2倍额定输出扭矩 |
||
|
额定输入转速 |
rpm |
3000 |
||
|
最大输入转速 |
rpm |
6000 |
||
|
最大径向负载 |
N |
165 |
||
|
最大轴向负载 |
N |
135 |
||
|
效率 |
% |
97 |
L1 |
|
|
94 |
L2 |
|||
|
回程间隙 |
arcmin |
≤5/≤3 |
L1 |
|
|
≤8/≤5 |
L2 |
|||
|
噪音 |
dB |
≤55 |
||
|
防护等级 |
IP |
65 |
||
|
使用寿命 |
H |
20000 |
||
|
工作环境温度 |
℃ |
-20～90℃ |
||
|
润滑方式 |
|
长效润滑 |
||
|
重量 |
kg |
≈0.40 |
L1 |
|
|
≈0.52 |
L2 |
|||
