减速机订货选型说明
减速机的系列代号
HPR:圆形安装法兰系列
减速机的外形尺寸为22mm
减速比
L1-单级: 04,05,07,010
L2-双级: 016,020,025,028,035,040,050,070
L3-三级:064,080,100,125,140,175,200

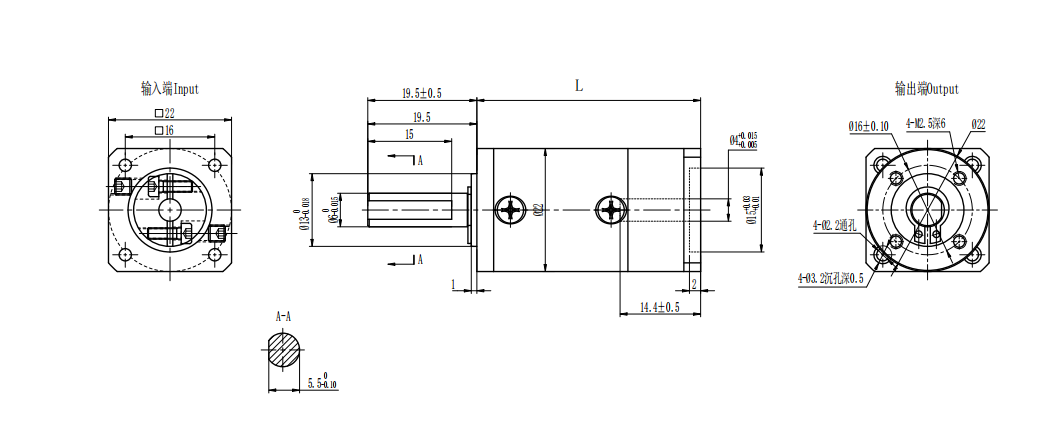

减速机外形图
尺寸表
产品型号 |
HPR22-L1/L2/L3 |
||
级数 |
1 |
2 |
3 |
L1输出端面以下总长 |
33 |
41.5 |
50 |
注*:
1. HPR22标准款系列减速机不同型号的尺寸只有以上1处会发生变动;
2.减速机的输出轴尺寸、输入尺寸,安装尺寸等可根据客户实际使用情况进行非标定制。
减速机性能参数
产品型号 |
HPR22 |
减速比 |
级数 |
|
额定输出扭矩(T) |
N.m |
2 |
4 |
L1 |
2 |
5 |
|||
2 |
7 |
|||
1 |
10 |
|||
4 |
16 |
L2 |
||
4 |
20 |
|||
4 |
25 |
|||
4 |
28 |
|||
4 |
35 |
|||
3 |
40 |
|||
3 |
50 |
|||
3 |
70 |
|||
6 |
64 |
L3 |
||
6 |
80 |
|||
6 |
100 |
|||
6 |
125 |
|||
6 |
140 |
|||
6 |
175 |
|||
6 |
200 |
|||
故障停止扭矩 |
N.m |
2倍额定输出扭矩 |
||
额定输入转速 |
rpm |
1000 |
||
最大输入转速 |
rpm |
2000 |
||
最大径向负载 |
N |
100 |
||
最大轴向负载 |
N |
50 |
||
效率 |
% |
96 |
L1 |
|
94 |
L2 |
|||
90 |
L3 |
|||
回程间隙 |
arcmin |
≤15 |
L1 |
|
≤20 |
L2 |
|||
≤25 |
L3 |
|||
噪音 |
dB |
≤55 |
||
防护等级 |
IP |
54 |
||
使用寿命 |
h |
20000 |
||
工作环境温度 |
C° |
-20°~+150° |
||
润滑方式 |
|
长效润滑 |
||
重量 |
kg |
≈0.086 |
HPR22-L1 |
|
≈0.12 |
HPR22-L2 |
|||
≈0.15 |
HPR22-L3 |
